概述

1、LKJ (普通型)、LKJZ (指示型)流量報警開關(以下簡稱流量開關)，是一種能對密閉管道中流量上、下限發出控制、報警信號(觸點信號)的流量控制儀表。

2、各種規格流量開關的轉換部分零部件通用，報警型、指示型和防爆型傳感器部分通用，更加方便您的現場安裝、使用和維護。

3、磁耦合出軸密封和傳動：結構簡單、工作可靠、使您不必擔心出軸泄漏。

4、微動開關觸點容量大，交直流電源通用。

5、在報警流量范圍內可任意調整報警流量值，指示型可在現場隨時調整報警量值。

6、流量開關，以其簡單而可靠的結構設計，而廣泛應用于冶金、電力、石油、化工、重機等行業的流量控制過程中。

工作原理與基本組成

1、浮子式主要由殼體、浮子和轉換部分組成。其工作原理近似于定壓降變節流面積式流量計測量原理，流量變化使浮子帶動.上部磁鋼上下移動。通過磁耦合，使轉換部分的開關發出觸點信號，指示器指示流量。

2、擋板式:主要由殼體、擋板組件和轉換部分組成。當擋板受流體推力后，擋板發生偏轉，偏轉角度大小與流量變化成正比，它的偏轉使其上部磁鋼上下運動，通過磁耦合使轉換部分的開關發出觸點信號，指示器指示流量。

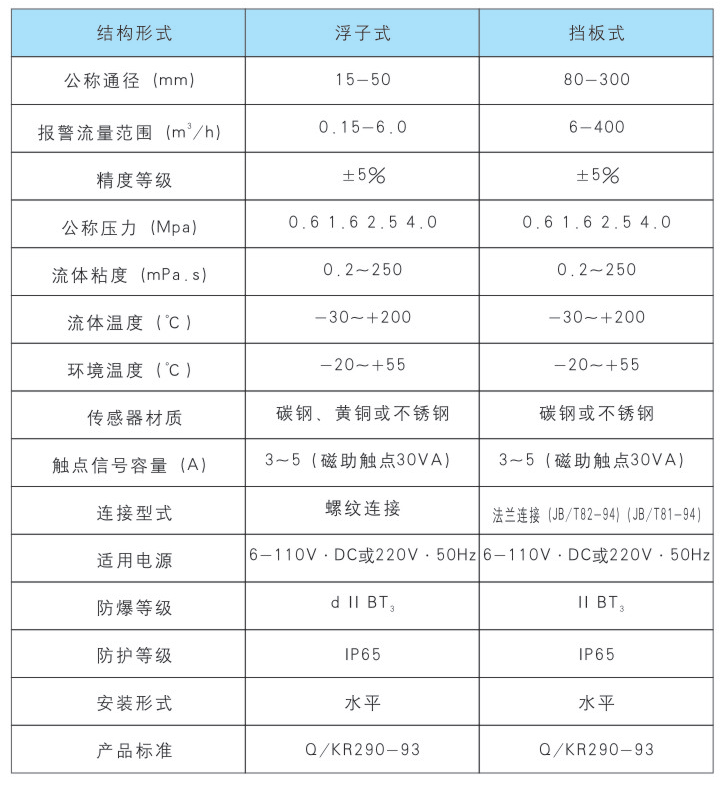

性能參數

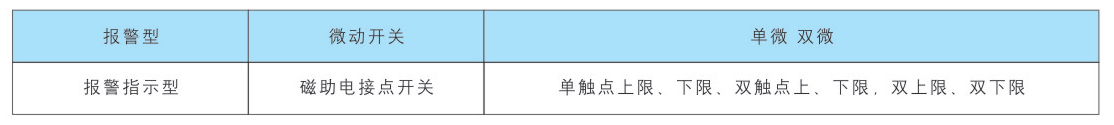

轉換部分觸點形式

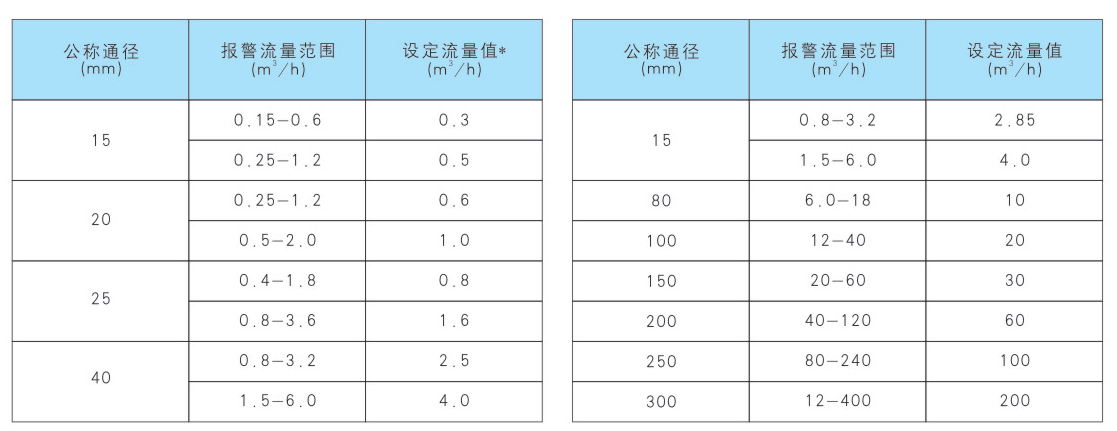

報警流量范圍表

*該值為生產廠出廠設定值，也可由用戶指定需要值。

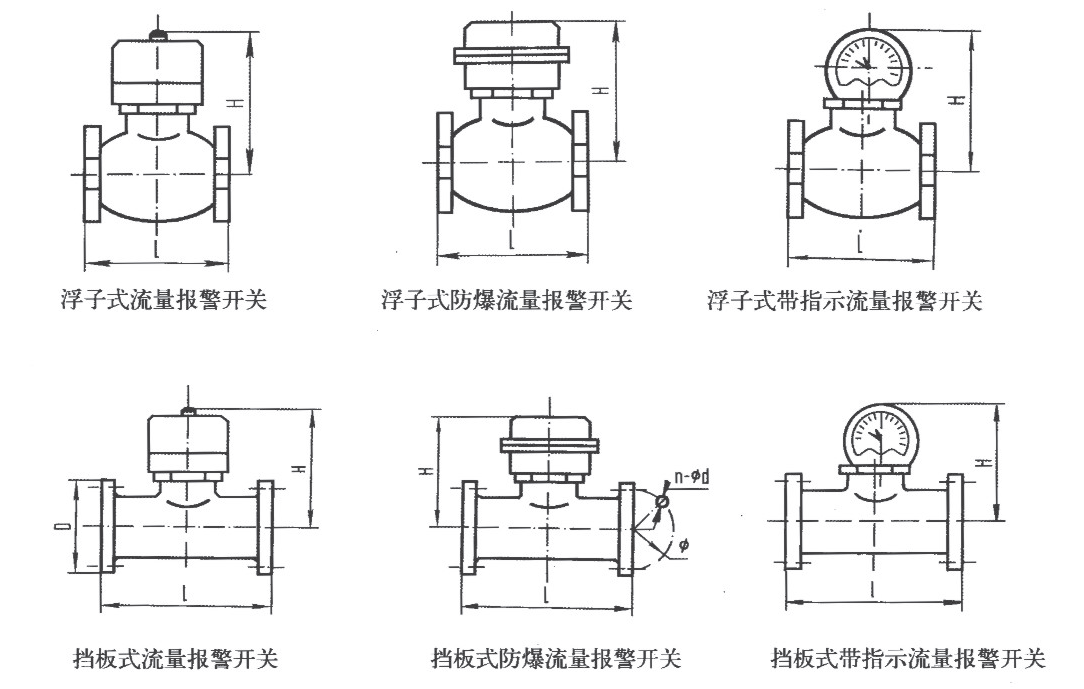

外形和安裝尺寸
