原理，結構

在線式安裝，機械式流量開關，用于液體或氣體介質。堅固的塑料，鋁或不銹鋼外殼可選。

特點

JI小的壓力損失，******的重復性，抗污能力，機械部分與電子部分******隔離，適用于小流量經濟型。3倍于原REX20的活塞行程設

定精度更加準確。帶有開關設定刻度，用戶無須在現場設定。LED顯示開關狀態，雙開關量輸出可供選擇。

應用

氣液兩用型，工業自動化/機械設備/空氣壓縮工業/制冷及空調

技術參數

設定范圍：詳見參數表

準確度：士5%總量程

遲滯：視開關點而定，zui小0. 6L/Min，

開關設定刻度：是在介質為水，溫度為20C，水平安裝狀態進行標定的。安裝位置，介質和溫度變化會對開關值略有影響

LED顯示：直流供電LED顯示開關狀態，交流無LED顯示

接線方式：M12接插件

輸出：干簧開關，空量24VDC/25VAC.100mA

耐壓：10bar(塑料)50bar(鋁型)100bar(不銹鋼).

平均壓力損失：0.3bar (在25L/min)

介質溫度：zui大90°C

防護等級：IP65

LJ20.. . GP材質：   外殼：POM塑料

                           活塞： POM塑料

                           彈簧：不銹鋼”

                           密封： NBR

LJ20.. . GA材質：   外殼：陽JI氧化鋁

                            活塞： POM塑料

                            彈簀：不銹鋼

                            密封： NBR

LJ20.. . GK材質：    外殼：不銹鋼

                            活塞： POM塑料

                            彈簧：不銹鋼

                            密封： NBR

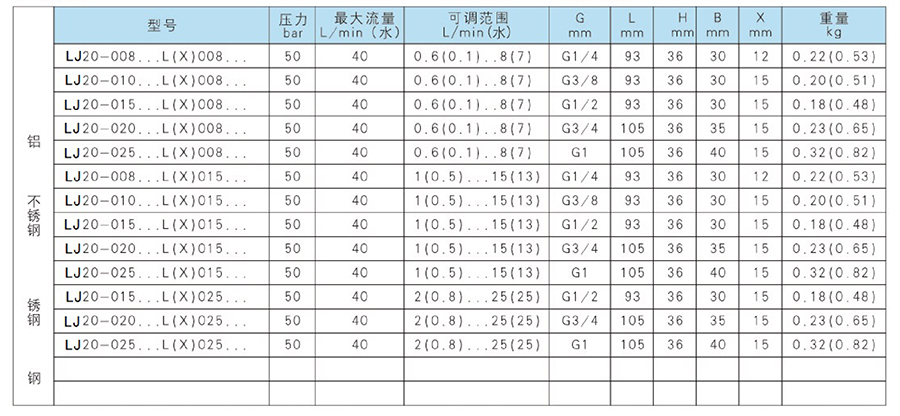

參數表

注： 1.以上括號內參數為復位點，括號外為動作點。如果下限報警(監測流量過小)參考復位點參數。上限報警(監測流量過大)參考動作點參數

2.以上參數是將開關垂直安裝于水平管路，以20"C水為介質測試得出的。
