概述

LJLWQ-D型氣體渦輪流量計是吸取了國內外流量儀表技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體計量儀表，具有******的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。

產品特點

?合金渦輪，具有更高的穩流和耐腐蝕作用

?進口專用軸承，使用壽命長

?計量室與通氣室隔絕，保證了儀表的安荃性

?可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償,并顯示標準狀態下(Pb=101 . 325KPa.Tb=293.15K)的氣體體積累積量:可實時查詢溫度壓力數值

?流量范圍寬(Qmax/Qmin≥20:1)，重復性好，精度高(可達1.0級)，壓力損失小，始動流量低，可達0. 6m3/h

?智能化儀表系數多點非線性修正內置式壓力、溫度傳感器，安荃性能高、結構緊湊、外形美觀

?儀表具有防爆及防護功能，防爆標志為ExdIIBT6. ExiallCT6,防護等級為IP65

?系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上

?儀表系數、累計流量值斷電十年不丟。

技術參數:

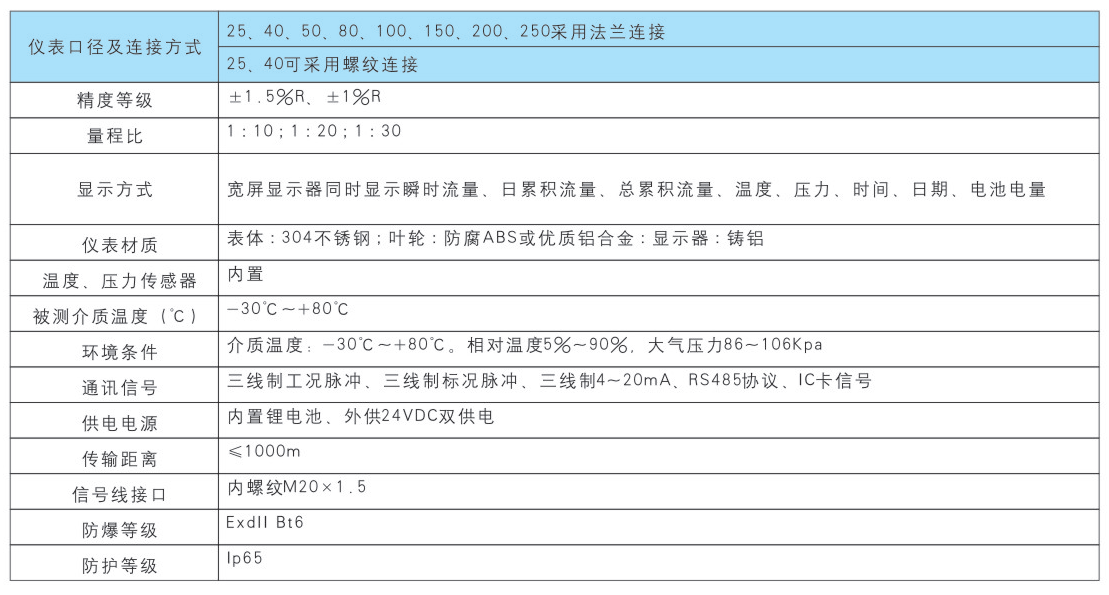

1.基本參數:表1

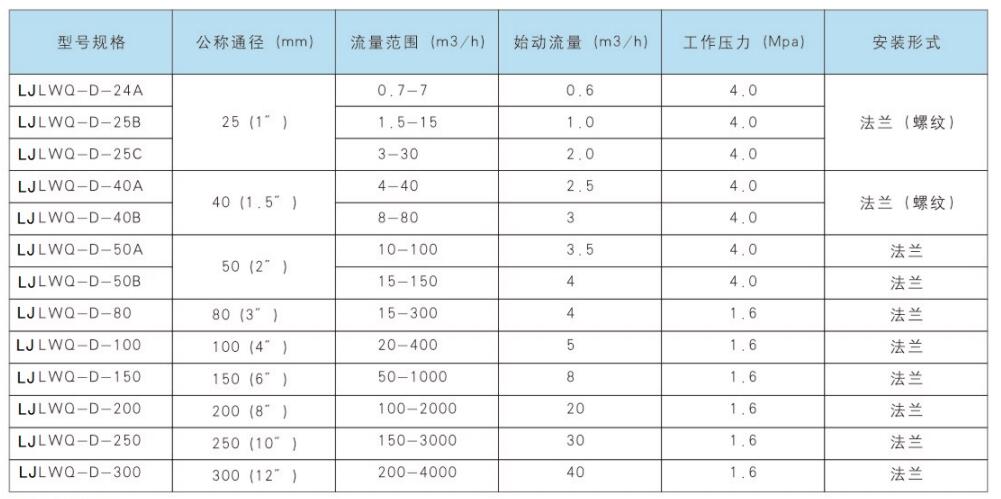

2. 測量范圍及工作壓力:表2(注:表2所示測量范圍均為工作狀態下流量范圍)

儀表選型

1.選型說明

用戶在選型時，應根據管道公稱壓力、介質zui高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。為使流量計的使用性能zui佳，流量計的使用流量范圍應在(20%~80%) Qmax范圍內比較合適。

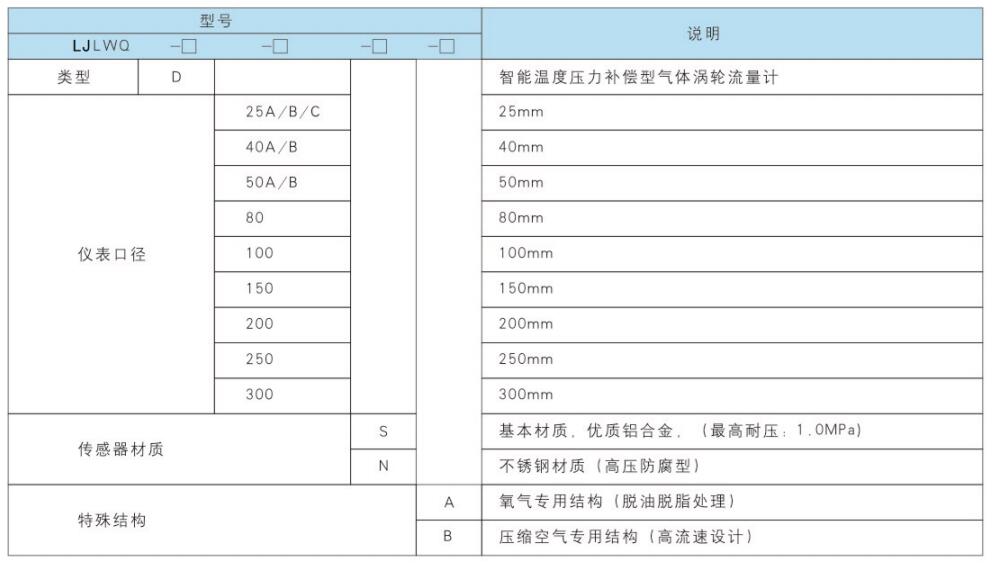

2.選型譜表

例:選用一臺不銹鋼材質氣體渦輪流量計來測量天然氣，要求直接顯示標準狀態下體積流量，用戶測量范圍為10-35m3/h，型號為:LJLWQ-D- -40A/S
