概述

用途:旋進旋渦流量計廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的適用產品。

工作原理:

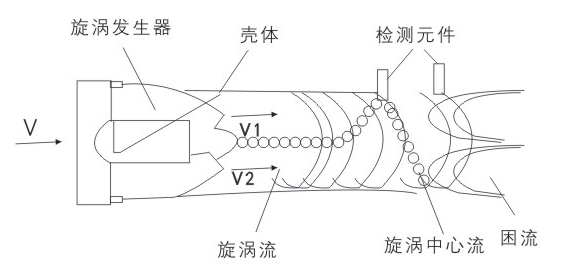

當流體通過由螺旋形葉片組成的旋渦發生器(見圖1)后.流體被迫繞著發生體軸劇烈旋轉，形成旋渦。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響。檢測元件測得流體二次旋轉進動頻率，就知道了流量。而且能在較寬的流量范圍內獲得******的線性度。流量計算式為:

K=f/q

式中: K --流量儀表系數1/m³

f一-旋渦頻率Hz

q一-體積流量m³/s

流量計的儀表系數在一定的結構參數和規定的雷諾數范圍內與流

體的溫度、壓力、組分和物性

(密度、粘度)無關。

使用環境條件:

環境溫度: -30C ~+55°C

相對濕度: 5%~ 95%

大氣壓力: 86KPa~ 106KPa

工作條件

介質溫度范圍: -20°C ~+70°C

公稱壓力: 1.6.2.5. 4.0、6. 3MPa

主要組成

組成旋進旋渦流量計由傳感器和轉換器兩部分構成

技術參數

JCHLUX-Q-Q-Q-Q-Q-Q-Q

ABCDEFG

A:口徑及對應流量范圍(m2/h)

25-DN25 32-DN32 50-DN50 80-DN80 100-DN100 150-DN150 200-DN200

2.5~30 4.5~60 10~150 28~400 50~ 800

. 150~2250 360~3600

B:溫壓補償

N-無溫壓補償

Y-帶溫壓補償

C:輸出信號

F1-4-20mA輸出(二 線制)

F2-4-20mA輸出(三 線制)

F3-RS485通訊接口

D:精度等級

E1-1.0級

E2-1.5級

E:公稱壓力

P1-1.6MPa

P2-2.5MPa

P3-4. 0MPa

F:電源

D1-內部3.6V供電

D2 -DC24V供電

G:材質

B1-不銹鋼

B2-鋁合金

四、產品主要特點

1、無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護;

2、實現了機電一體化，日常的計量過程不需人工值守:

3、工藝安裝條件不苛刻，儀表上、下游直管段可較孔板和渦街流量計大大縮短;

4、系統的測量準確度能夠滿足目前的貿易計量要求

5、流量測量范圍較寬(qmax/qmin=15~20) ，可在孔板和渦街流量計無法涉足的部分小流量區

域進行有效工作;

6、體積小、重量輕，離線標定較為方便;

7、測量信號既可就地顯示，也可按需遠傳;

8、儀表管理人員無需專業培訓，流量、壓力及溫度等測量參數可以從表頭直接讀取，并且不必進

行折算轉換;

9、只需定期更換電池(微功耗)及被測介質的參數。

10、壓力損失較大;

流通介質為氣體時，壓力損失約為渦街流量計的3~4倍。
