概述

LJ800C智能射頻導納物位儀是我公司引進國外"Level-Ease射頻檢測技術”核心模塊，并運用現代微處理器技術開發生產，該儀表解決了傳統物位計溫漂大、標定難、怕粘附的難題。它廣泛適用各行業中液體、顆粒和塊狀物料倉料位的連續測量。并采用的特殊抗沖擊、耐磨損探桿護套材料，特別適用于在高溫、高壓、強腐蝕、強粘附、強沖擊、強磨損、粉塵大的環境下進行測量，是其它物位計無法比擬的新型物位儀。

工作原理

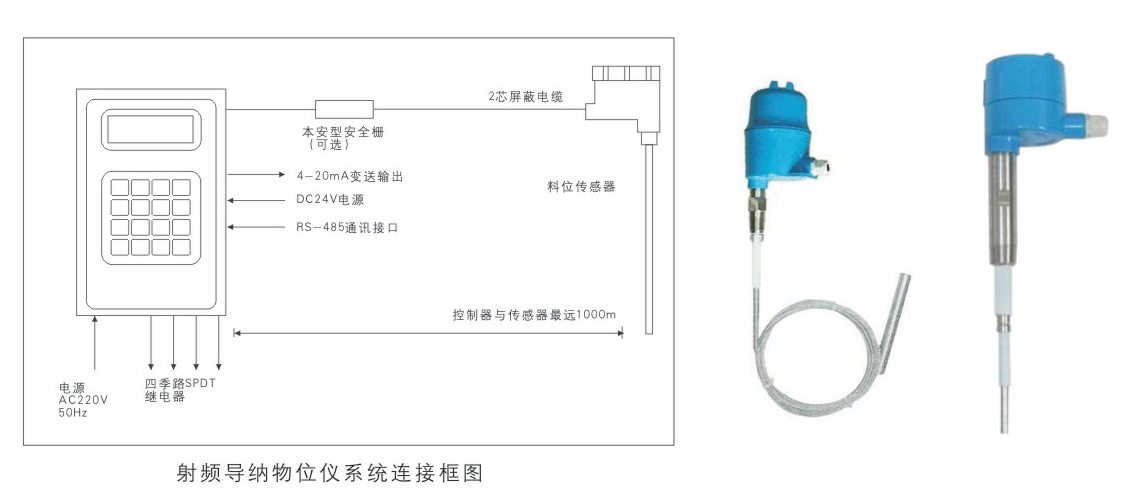

LJ800B射頻導納物位儀由傳感器和控制儀表組成。傳感器可采用棒式、同軸或纜式探JI安裝于倉頂。傳感器中的脈沖卡可以把物位變化轉換為脈沖信號送給控制儀表，控制儀表經運算處理后轉換為工程量顯示出來,從而實現物位的連續測量。由于采用了"Level-Ease射頻檢測技術”， 提高了可靠性并使安裝高度變得非常簡便。

產品特點

標定簡單:可利用任意二點倉高一次性自動完成標定。

適應性強:采用特殊抗沖擊、耐磨損探桿護套材料可在高溫、高壓力、強腐蝕、強粘附、強沖擊、強磨損、粉塵大的環境下可靠工作。

無需維護:由于傳感器結構簡單，無可動部件，所以一經投運后就無需維護。

應用廣泛:液態、固態、界面混和物、物料均可使用。

液晶顯示:采用液晶顯示，顯示內容豐富。

無漂移:不會因為介質的溫度或密度變化產生漂移。

可靠壽命:使用壽命長達15年。

技術性能及參數

功能技術

適用對象:高溫、高壓、強沖擊、強磨損、易燃易爆、有毒、腐蝕等工況下，對液體、漿料、粉末、顆粒，塊狀物等物料進行連續物位測量;兩相液體界面測量:如油水界面等。

測量范圍: 0~4000pF

輸出: 4~20mADC變送輸出，對應量程可調，JI性可變。

SPDT繼電器(zui多四路)，常開、常閉觸點(AC220V 2A) ?？稍O(shè)定為高-高、高、低、低-低報警:也設定為區域控制。

實現“泵送”、“排液”、“加液”或“泵排”功能；儀表可通過該接口聯網，或按Modbus或“HART” 協議，提供RS-485通訊接口。

電源: 220VAC/ 50HZ土10%或24VDC。

負載特性:負載電阻zui大6002。

阻尼:時間常數在0~20秒之間可調，調整步長1秒。

啟動時間:啟動時間2秒，不需預熱。

性能技術

精度: +0.2%.分辨率達0 .002% (對導納值)

穩定性:優于0. 2FS/年

工作壓力: A級: 40MPa, B級: 25MPa. C級: 10MPa ,D級: 4MPa.E 級:1MPa.F級:常壓。

溫度范圍:控制器的環境溫度: -30~60C ;

傳感器電氣盒工作溫度: -30~70C ;

傳感器探桿工作溫度: -150~240°C :

濕度范圍:相對濕度: 0~90%

傳輸距離:傳感器和控制儀表的信號傳輸zui大距離可達1000米。

機械技術

結構材料:探桿: Tef1on.剛玉等;

連接螺紋: 316SST不銹鋼、1Cr18Ni9Ti不銹鋼等;

探頭電氣盒:低銅鋁合金;

控制器外殼:鍍鋅鋼板烤漆。

探桿種類:棒式、同軸式、纜式、重型纜式等。

流程連接: 3/4NPT. 1NPT錐管螺紋; 36x2公制螺紋;法蘭等。

電氣連接: M20x1. 5螺紋孔。

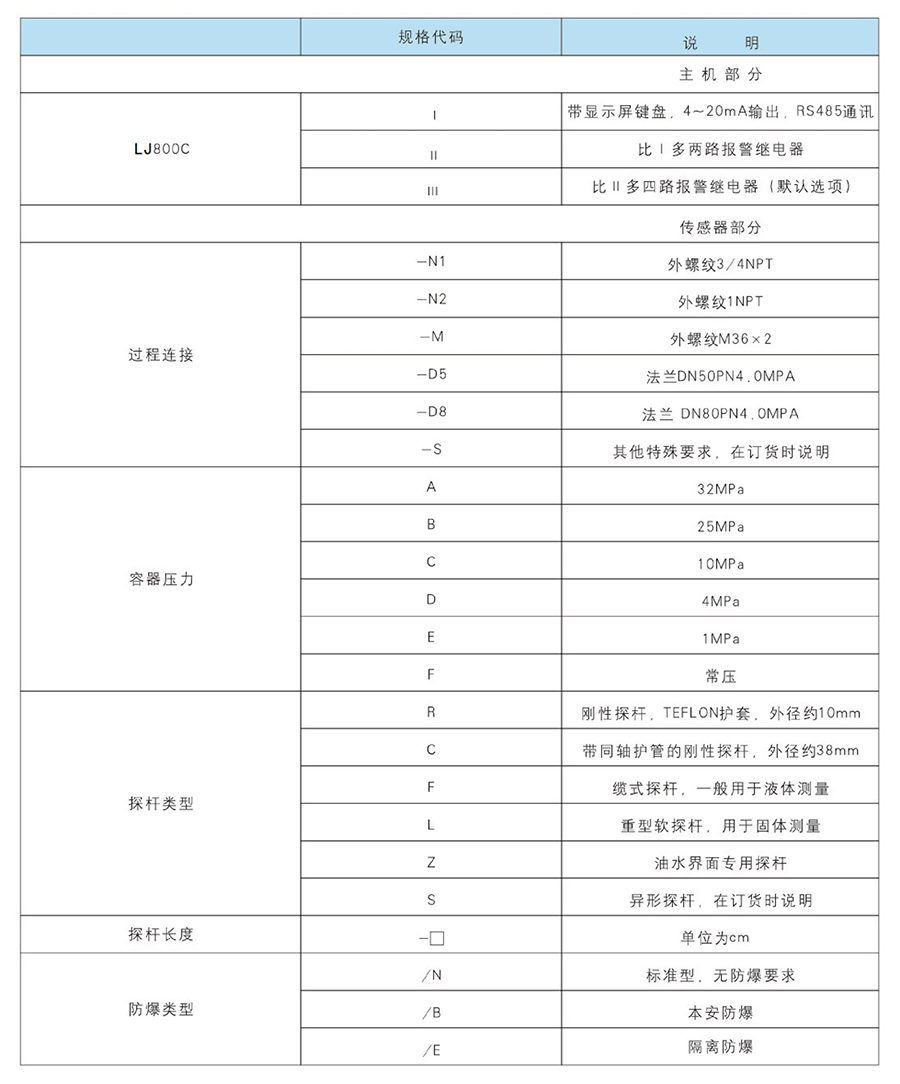

產品選型表
