工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0C ~1800°C 范圍內的液體、蒸汽和氣體介質以及固體的表面。

裝配簡單，更換方便

壓簧式感溫元件，抗振性能好

測量范圍大

機械強度高，耐壓性能好

工作原理

熱電偶的電極由兩根不同導體材質組成，當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。

主要技術參數

產品執行標準

IEC584

IEC1515

GB/T16839-1997

JB/ T5582-91

常溫絕緣電阻熱電偶在環境溫度為20士15°C，相對濕度不大于80%，試驗電壓為500士50V (直流)電極與外套管之間的絕緣電阻≥1000MΩ.m。

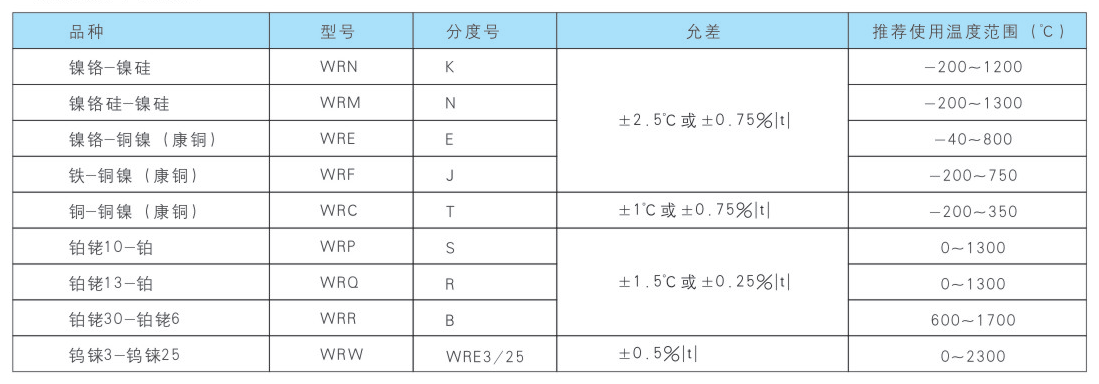

.測溫范圍與允差

注：熱電偶的使用與分度號、保護管材質及被測介質有關，如S、R、B型不適合在水蒸汽和還原性氣氛中使用。高精度和測負溫產品須協議供貨。

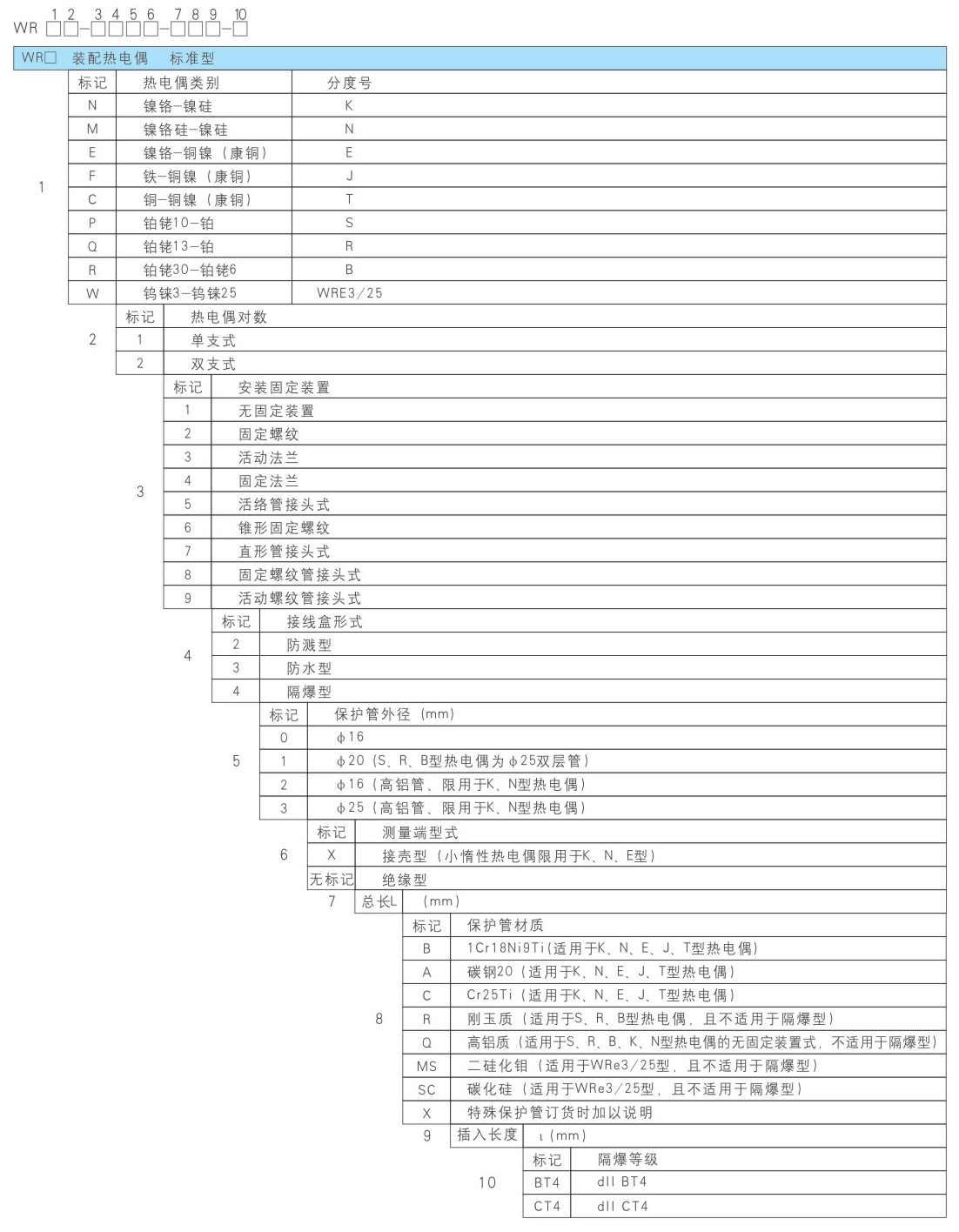

型號及規格
