概述

LJLDG-S系列電磁流量計口徑從10mm至1200mm。主要用于化工、鋼鐵、煤碳、給排水、造紙、食品、紡織印染和化纖等工業領域。測量酸、堿、鹽等強腐蝕性及液固兩相流體的體積流量，可與顯示、記錄儀表積算器或調節器配套，對流量進行檢測、積算、調節和控制，并可實現信號的運距離傳送。儀表的安裝形式有一體式和分體式。

LJLDY-S系列一體型電磁流量計由LJLDG-S型電 磁流量傳感器和轉換器配套組成一組，口徑從10mm至1200mm，其結構緊湊、安裝方便、測量精度高、抗干擾性好。

LJLDG-/K型高壓電磁流量計專門用于石油勘察、地質或油田系統測量高壓條件下泥漿、高壓注水等介質的體積流量。

LJLDQ潛水型電磁流量計是國家環保局推薦使用的污水排放用明渠流量儀表。

工作原理

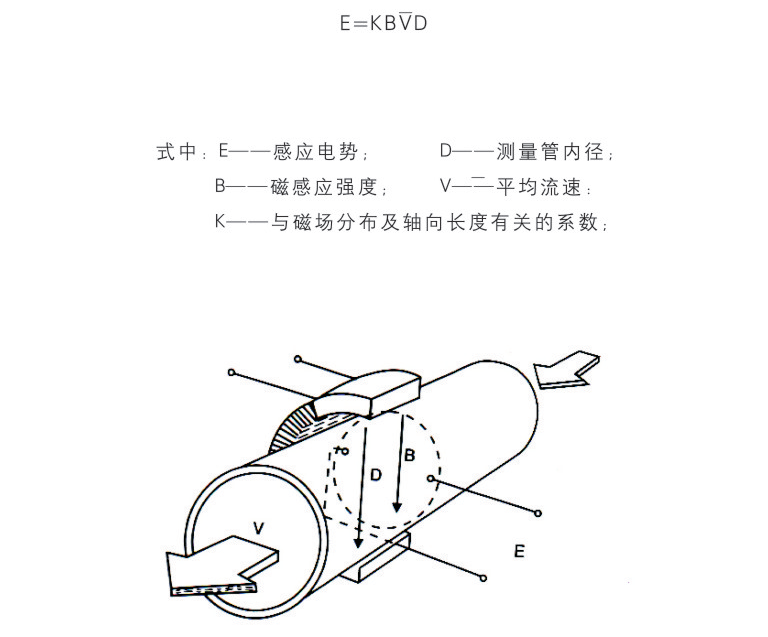

傳感器是根據法拉第電磁感應原理工作的，如圖1所示。在與測量管軸線和磁場磁力線相互垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管在交變磁場中磁力線成垂直方向運動時，導電液體切割磁力線產生感應電勢，此感應電勢由油量管上兩個檢測電極檢出，數值大小如下式所示:

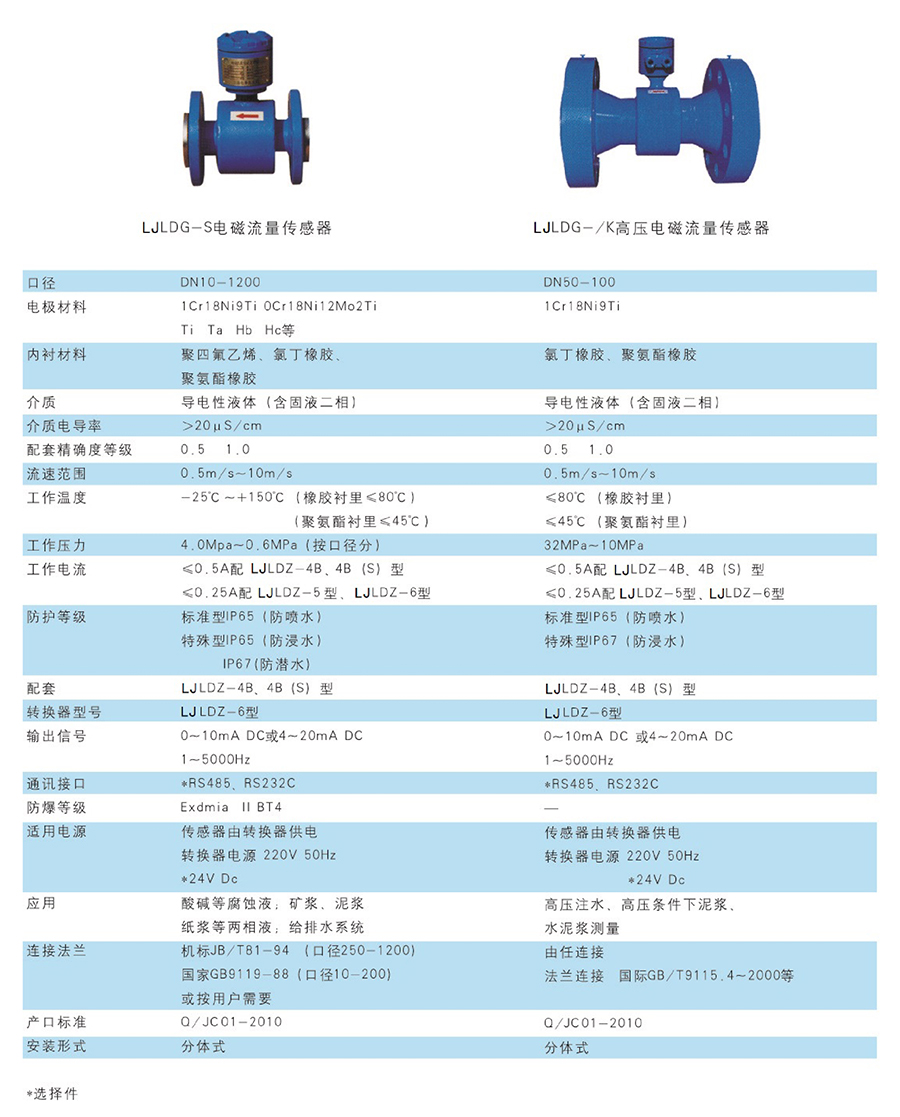

性能簡介
